Ganchos de Elevación para Prefabricados de Hormigón

Los Ganchos de Elevación son herramientas que utilizan acero de aleación de alto rendimiento producido mediante forja en caliente para conectar anclajes de utilidad, anclajes tipo U, bucles de elevación insertados y cabezales de elevación para elevar bloques de hormigón prefabricado a una posición especificada.

Tipos de Ganchos de Elevación para Hormigón Prefabricado

Existen muchos tipos y diferentes estándares. Ofrecemos Ganchos de Elevación de resistencia G60, G70 y G80. Sus estilos incluyen principalmente:

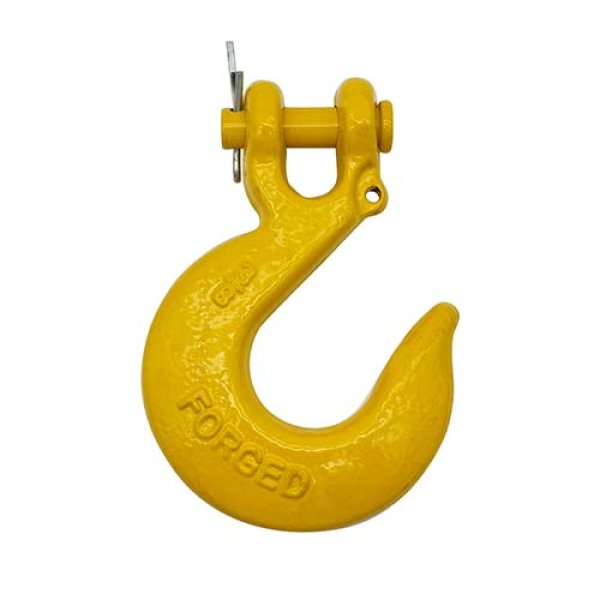

Ganchos de Horquilla Deslizantes

Los utilizamos para conectar cadenas y bloques prefabricados de hormigón a bucles de elevación, cabezales de elevación, bucles insertados, etc.

Cuenta con 4 áreas funcionales:

Horquilla

Se utiliza para insertarse en cadenas del grosor correspondiente, con orificios para facilitar la inserción de pernos de horquilla.

Perno de Horquilla

Se utiliza para insertarse en los orificios de la horquilla, actuando para soportar cargas de cizallamiento axial.

Cuerpo del Gancho

El interior está curvado en arco. Es más conveniente para que el gancho se deslice dentro del objeto a elevar.

Pestillo de Seguridad

Es una estructura de rebote mediante una pieza o varilla con resorte.

Cómo funciona:

Cuando lo usamos, debemos sujetar la horquilla en un eslabón al final de la cadena, insertar el perno de horquilla a través del orificio y luego insertar el pasador de seguridad en un extremo del perno. Este paso completa la unión entre el gancho y la cadena.

Colgamos el gancho en el punto de elevación del bloque de hormigón.

La grúa tira lentamente hacia arriba hasta que se tensa para evitar que el gancho se desprenda.

Aviso:

Antes del izaje, debemos verificar si el gancho corre el riesgo de soltarse.

Ganchos de Ojo Deslizantes

La diferencia entre este y el gancho de horquilla es que la parte posterior es un anillo (también llamado ojo). Es un gancho diseñado para conectar grilletes, cables de acero o cuerdas.

Ojo:

Está forjado de manera integral con el cuerpo del gancho y tiene una mayor resistencia a la tracción. Está diseñado para adaptarse al paso de cables de acero, eslingas y grilletes para formar una conexión más estable.

Cuerpo del Gancho:

Esta es la ubicación de montaje, que soporta la tensión de la carga. El eslabón de la cadena puede deslizarse en la cavidad para ajustar la longitud de la cadena, y el gancho puede cargarse y retirarse fácilmente antes de que se tense. Adecuado para objetos conectados como cabezales de elevación y cadenas.

Pestillo de Seguridad:

Es una estructura que utiliza una combinación de resortes y placas de acero. El gancho rebotará automáticamente después de entrar en el cuerpo de izaje.

Cómo funciona:

Pase el cable de acero, eslinga o grillete a través del ojo y fíjelo.

Cuelgue el gancho en el punto de elevación del bloque de hormigón.

La grúa tira lentamente hacia arriba hasta que se tensa para evitar que el gancho se desprenda.

Aviso:

Antes del izaje, debemos verificar si el gancho corre el riesgo de soltarse.

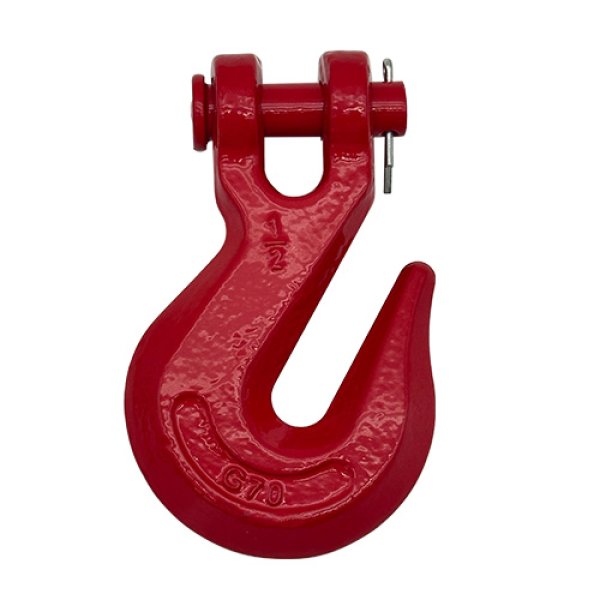

Ganchos de Horquilla de Agarre

La diferencia entre este y el gancho de horquilla deslizante es que el cuerpo del gancho tiene un diseño de agarre, y las aberturas en el cuerpo son muy estrechas. Solo se permite colocar los eslabones horizontalmente, por lo que ya no pueden deslizarse. Podemos ajustar la longitud de la cadena enganchándola en un eslabón de la misma.

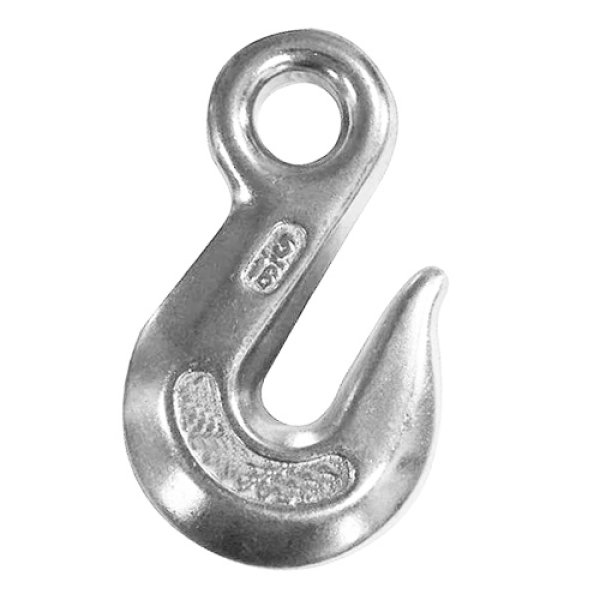

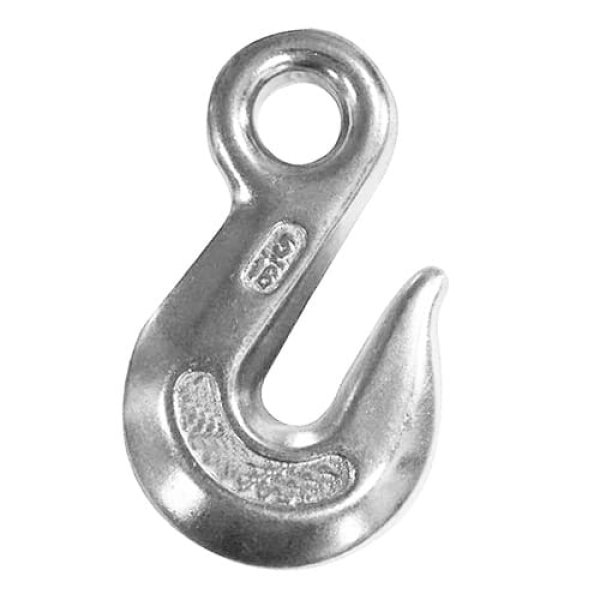

Ganchos de Ojo de Agarre

Su diseño de ojo es consistente con los ganchos de ojo deslizantes, y su cuerpo principal es consistente con los ganchos de horquilla de agarre.

Producción de Ganchos de Elevación para Hormigón Prefabricado

Nuestra producción de ganchos suele constar de 10 pasos, siendo el 11 nuestro servicio posventa. Puede contactarnos en cualquier momento para visitar la fábrica, conocer nuestra capacidad de producción y entregarnos el pedido cuando esté satisfecho.

1. Programación según la cantidad del pedido:

Nuestro equipo técnico desarrollará soluciones que incluyen el tiempo de entrega y el precio basados en los requisitos de su pedido de Ganchos de Elevación (cantidad, tratamiento superficial, material, si requiere tratamiento térmico, etc.).

2. Adquisición de materia prima e inspección de calidad:

Las materias primas para los Ganchos de Elevación serán suministradas directamente por nuestra fábrica de materias primas asociada. Seguiremos inspeccionando estrictamente todos los aspectos de rendimiento antes de entrar en producción para garantizar la calidad global desde el origen.

3. Instalación y depuración de moldes:

Antes de la producción, nuestros ingenieros instalarán y completarán la depuración del molde. Producirán muestras de múltiples Ganchos de Elevación para completar las pruebas de calibración. La producción oficial del pedido solo comenzará después de que el tamaño y el rendimiento de la muestra cumplan con los requisitos.

4. Corte:

Contamos con una avanzada máquina de corte totalmente automática, y podemos cortar barras de acero al mismo tamaño simplemente configurando las dimensiones del corte.

5. Calentamiento de piezas:

Un tubo de calentamiento por inducción electromagnética de alta eficiencia completará el calentamiento de la pieza bruta y la transportará al siguiente paso una vez alcanzada la temperatura especificada.

6. Forja:

La pieza bruta se repara primero mediante forja libre, y el empleado coloca la pieza después de la reparación en una matriz de forja abierta. El molde se cierra y, tras abrirlo, se obtiene un producto semielaborado del Gancho de Elevación con rebabas.

7. Pruebas de productos semielaborados:

Muestreamos y probamos los productos semielaborados de los Ganchos de Elevación; las muestras extraídas deben representar el pedido completo. Se utilizan para completar la detección de propiedades mecánicas como tensión, fuerza de cizallamiento, fuerza de impacto, etc.

8. Acabado: Tratamiento de rebabas, granallado, tratamiento superficial:

Los Ganchos de Elevación se someten a un tratamiento de desbarbado y granallado para obtener la versión negra en bruto. Luego se galvanizan o se recubren con pintura en polvo para obtener el producto final.

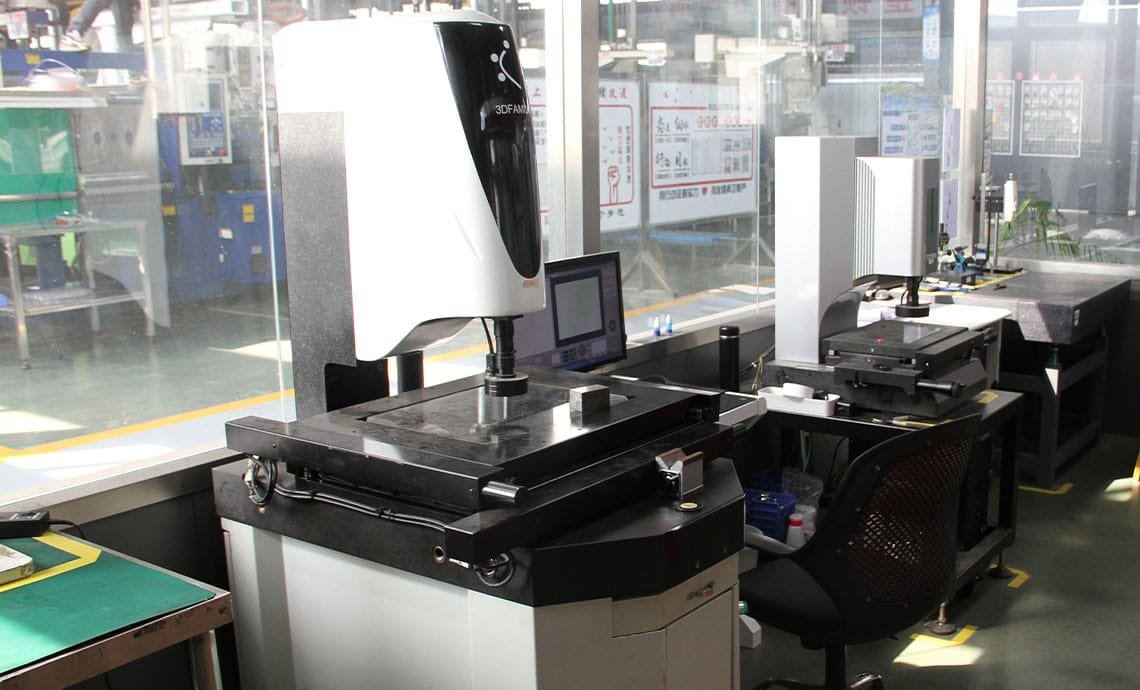

9. Inspección de calidad: rendimiento y cantidad:

El producto terminado debe probarse en más indicadores, como dimensiones aumentadas, espesor de adhesión superficial, etc. El inspector de calidad también verificará el número de Ganchos de Elevación.

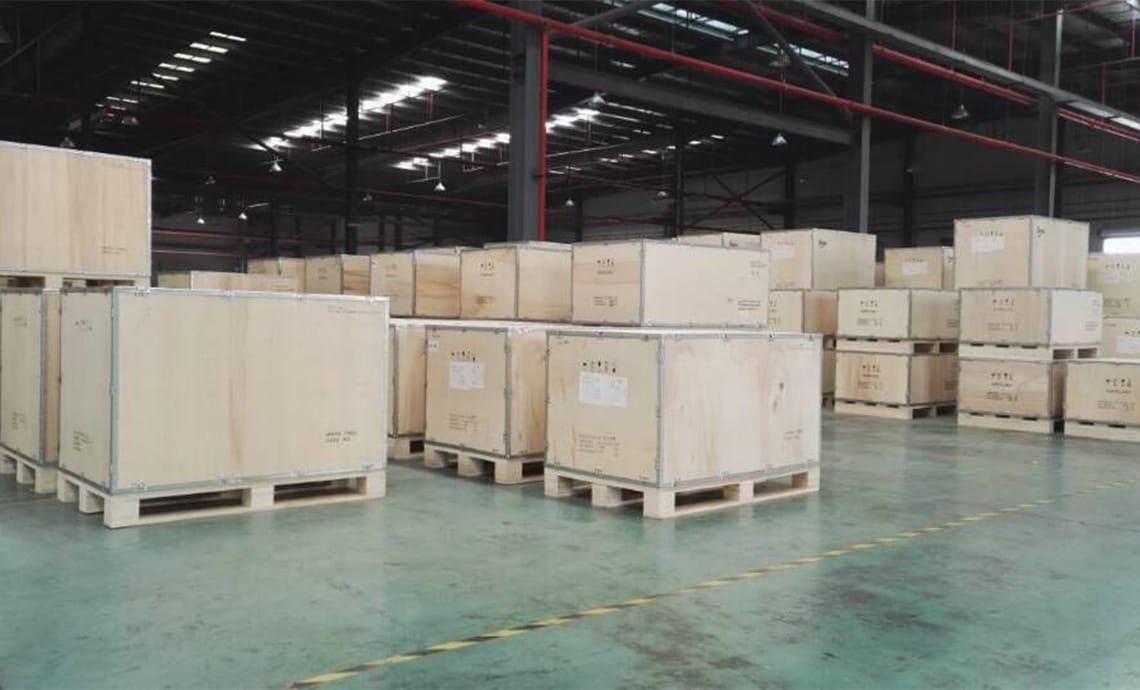

10. Embalaje y entrega:

Contamos con una fábrica de embalaje colaboradora y podemos formular materiales de apariencia y métodos de embalaje según sea necesario. Tenemos nuestro propio equipo de consultoría logística y completaremos la entrega de los pedidos dentro del tiempo especificado.

11. Servicio posventa:

Ofrecemos servicios de garantía de calidad, y cualquier producto con problemas de calidad puede disfrutar de servicios de devolución, cambio y reposición.
